Artnr: DW050931-11

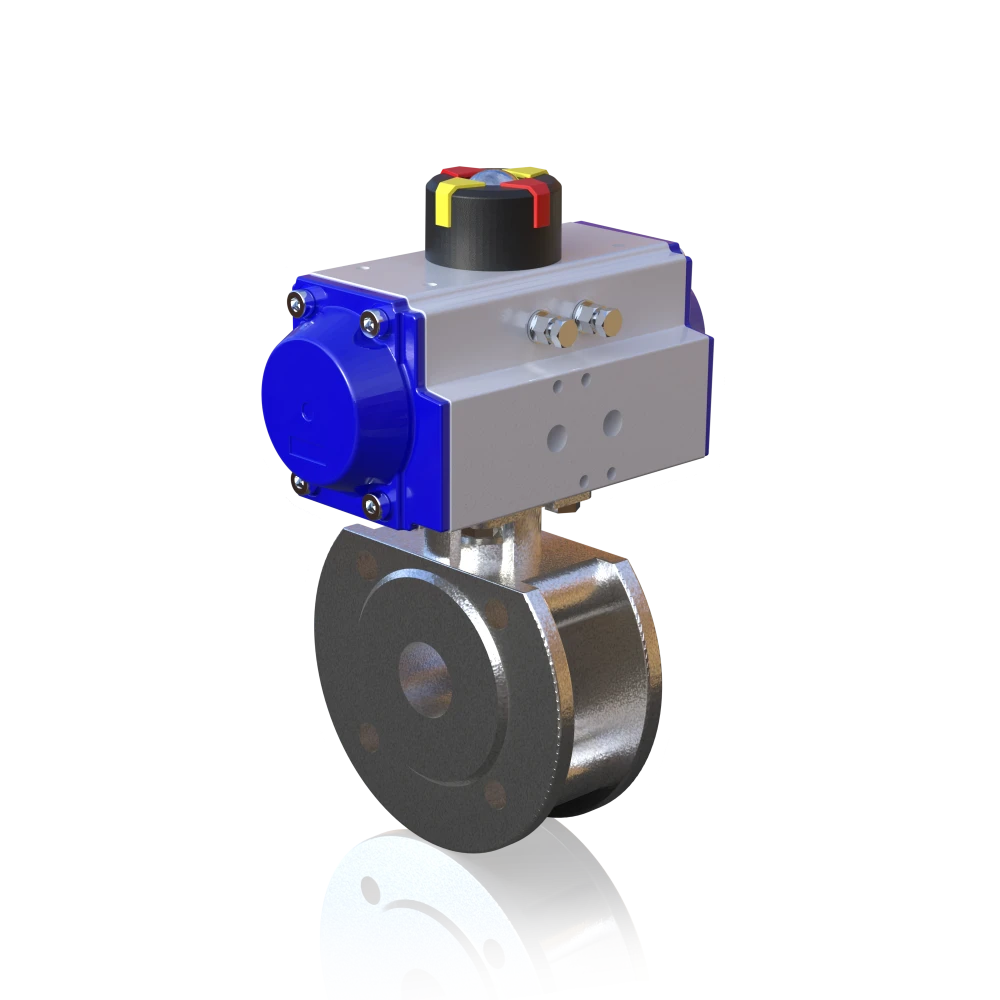

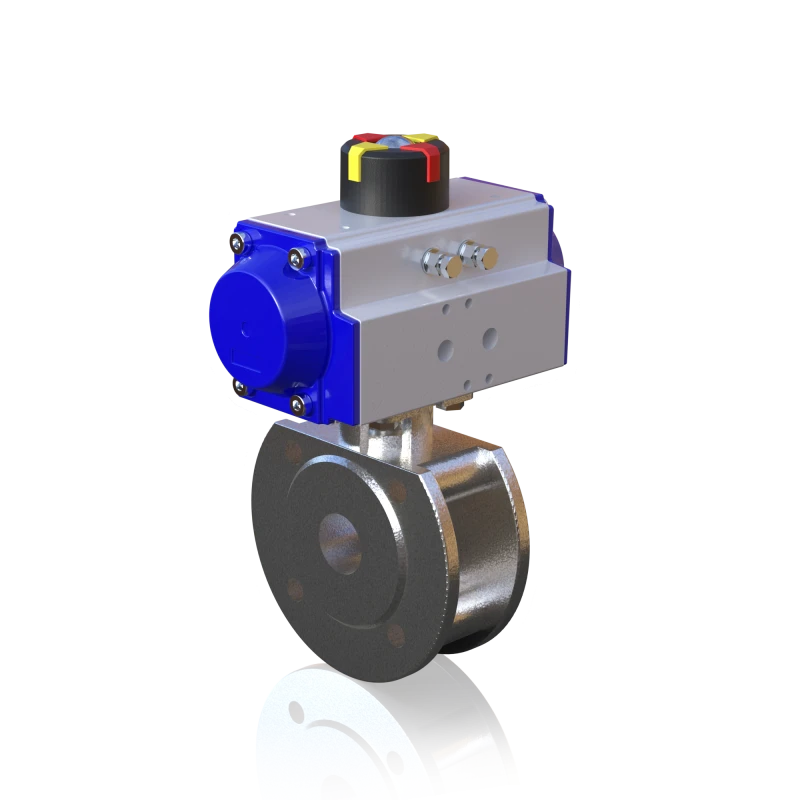

Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN80 PN10/16 Pneumatischer Antrieb DW05 doppeltwirkend

Geh./Kugel/Dicht. 1.4408/1.4401/ PTFE/EPDM, pneum. Antrieb DW05 doppeltwirkend, Drehmoment 110 Nm/Steuerdruck min 6 bar, SIL

Bei der Automation wurde ein Mediumdruck von 10 bar zugrunde gelegt.

Typ

Kugelhahn

Gehäusematerial

Edelstahl

Nennweite

3" (DN80)

Anschluss

Flansch

Konstruktion

1-teilig

Bauweise

2-Wege

Dichtungsmaterial

Betätigungsmodus

Pneumatisch doppeltwirkend

Zulassung

3D-Modell (STP) 3D-Ansicht

Technisches Datenblatt (PDF) WESA Betriebsanleitung Pneumatische Drehantriebe DW FR (PDF)

Artikelgröße:

Artikelgröße

DW020931-04 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN15 PN10/16 Pneumatischer Antrieb DW02 doppeltwirkend
DW020931-05 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN20 PN10/16 Pneumatischer Antrieb DW02 doppeltwirkend
DW020931-06 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN25 PN10/16 Pneumatischer Antrieb DW02 doppeltwirkend
DW030931-07 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN32 PN10/16 Pneumatischer Antrieb DW03 doppeltwirkend
DW030931-08 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN40 PN10/16 Pneumatischer Antrieb DW03 doppeltwirkend
DW040931-09 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN50 PN10/16 Pneumatischer Antrieb DW04 doppeltwirkend
DW040931-10 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN65 PN10/16 Pneumatischer Antrieb DW04 doppeltwirkend
DW050931-11 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN80 PN10/16 Pneumatischer Antrieb DW05 doppeltwirkend
DW070931-12 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN100 PN10/16 Pneumatischer Antrieb DW07 doppeltwirkend
DW080931-13 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN125 PN16 Pneumatischer Antrieb DW08 doppeltwirkend
DW080931-14 - Kompakt-Flansch-Kugelhahn Edelstahl DVGW Trinkwasser DN150 PN16 Pneumatischer Antrieb DW08 doppeltwirkend
