Artnr: DW020852-05

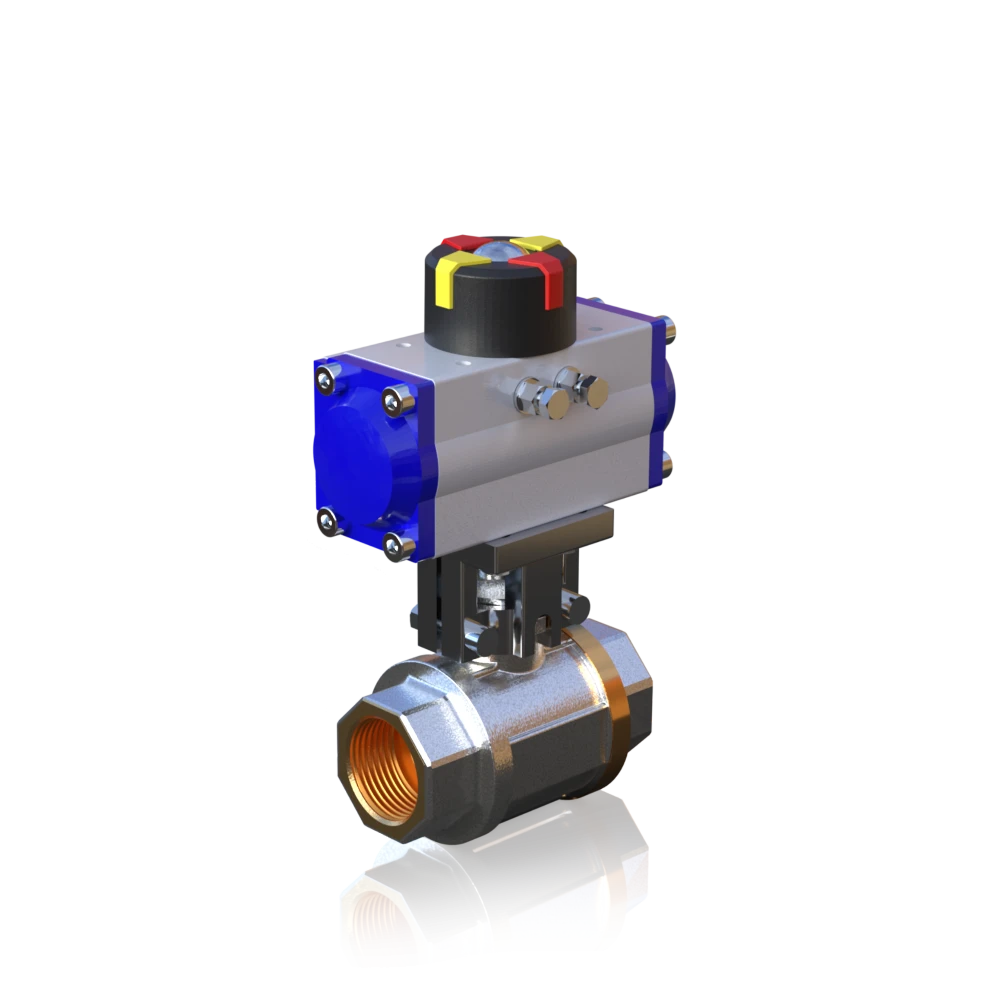

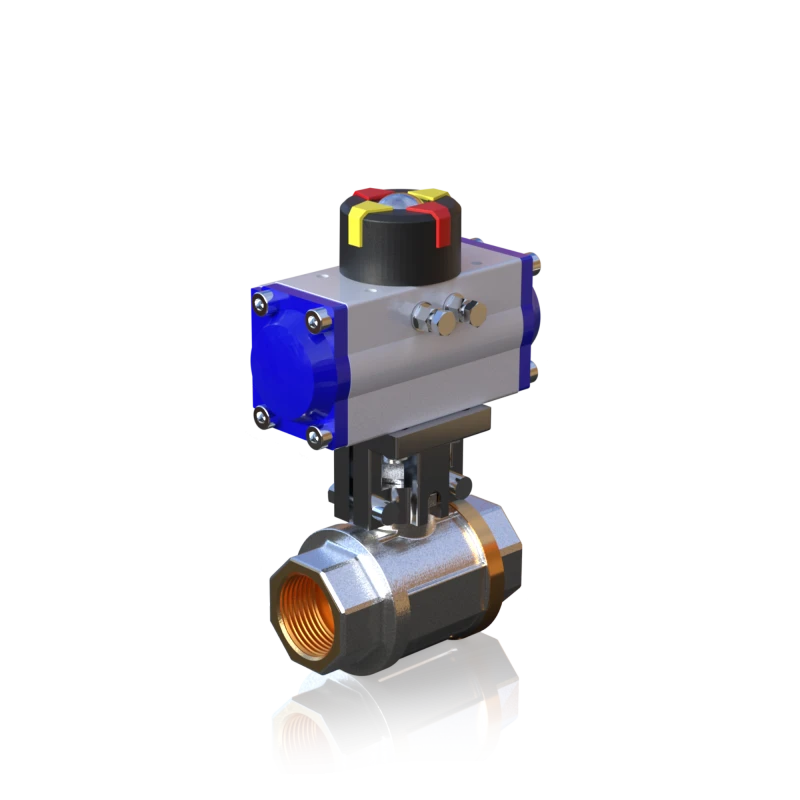

Kugelhahn Messing DVGW Trinkwasser 3/4" IG/IG PN10 Pneumatischer Antrieb DW02 doppeltwirkend

Geh./Kugel/Dicht. CW617N/CW617N/ PTFE, pneum. Antrieb DW02 doppeltwirkend, Drehmoment 20 Nm/Steuerdruck min 6 bar

Bei der Automation wurde ein Mediumdruck von 10 bar zugrunde gelegt.

Typ

Kugelhahn

Gehäusematerial

Messing

Nennweite

3/4" (DN20)

Anschluss

IG x IG

Konstruktion

2-teilig

Bauweise

2-Wege

Dichtungsmaterial

PTFE

Betätigungsmodus

Pneumatisch doppeltwirkend

Zulassung

DVGW Trinkwasser

3D-Modell (STP) 3D-Ansicht

Technisches Datenblatt (PDF) WESA Betriebsanleitung Pneumatische Drehantriebe DW FR (PDF)

Artikelgröße:

Artikelgröße

DW010852-03 - Kugelhahn Messing DVGW Trinkwasser 3/8" IG/IG PN10 Pneumatischer Antrieb DW01 doppeltwirkend
DW010852-04 - Kugelhahn Messing DVGW Trinkwasser 1/2" IG/IG PN10 Pneumatischer Antrieb DW01 doppeltwirkend
DW020852-05 - Kugelhahn Messing DVGW Trinkwasser 3/4" IG/IG PN10 Pneumatischer Antrieb DW02 doppeltwirkend
DW020852-06 - Kugelhahn Messing DVGW Trinkwasser 1" IG/IG PN10 Pneumatischer Antrieb DW02 doppeltwirkend
DW030852-07 - Kugelhahn Messing DVGW Trinkwasser 1 1/4" IG/IG PN10 Pneumatischer Antrieb DW03 doppeltwirkend
DW030852-08 - Kugelhahn Messing DVGW Trinkwasser 1 1/2" IG/IG PN10 Pneumatischer Antrieb DW03 doppeltwirkend
DW040852-09 - Kugelhahn Messing DVGW Trinkwasser 2" IG/IG PN10 Pneumatischer Antrieb DW04 doppeltwirkend
